AUTOOL XC505 3D四轮定位仪

AUTOOL XC505 3D四轮定位仪具有稳定准确,低成本且易于维护的车轮定位系统,专为需要扩展业务并具有高性能设备要求而设计。XC505具有突出而独特的功能,如友好的操作界面、快速稳定的搜索功能、极佳的相机和光学系统、完美的附加测量等;采用最先进的技术,具有独特的专家测试模式,可帮助车间工程师进行专业和非常快速的定位工作。XC505专业从事3D车轮定位,整体更可靠,性价比更高,能够节省时间和高效工作,适用于汽车制造商车间,独立车间或轮胎服务车间以合理的成本进行大量车轮定位。

产品特点

3D摄像头测量技术

XC505配置四轮定位光学系统和500万像素工业级高清镜头,专业测量,精准校对,捕捉目标数据不只看得清楚,更看得准确;适用于各种环境,亮度可根据环境光自动调节;智能相机到转角盘距离为1500~2800mm,视域宽广,满足超长超宽车辆检测;摄像机位置固定不动,无需搬移,避免磕碰,提高定位仪工作效率并且大大延长了其使用寿命。

高精度防水抗摔标靶

XC505配备专业设计的标靶,防水抗摔,保证了定位技术的高精度,高重复性和高可靠性。

固定立柱组成

XC505由稳定的立柱式设计组成,整体结构更可靠、外观更时尚。

高精度技术

XC505采用高精度技术,精准接收数据以及信号,无电缆线拖拽、充电、更换电池、信号接收不到的烦恼。

全球超大型数据库

XC505拥有独一无二、全面且精准的数据库,能够获取车辆底盘数据,支持汽车品牌快速选车、车系和年份选择、车型和年份选择、数据库设置、品牌关键词搜索、车型关键词搜索;数据库包含100多个汽车品牌,50000余种车型,支持用户添加自定义车型;软件内置调车帮助,可快速查询车辆调整方案。

声光双操作指示

XC505工作时会全程语音同步引导测量,LED智能显示,操作过程无需查看电脑屏幕即可准确完成定位操作;用户可根据相机指示灯前后推车或左右打方向,整体工作效率实现最优化。

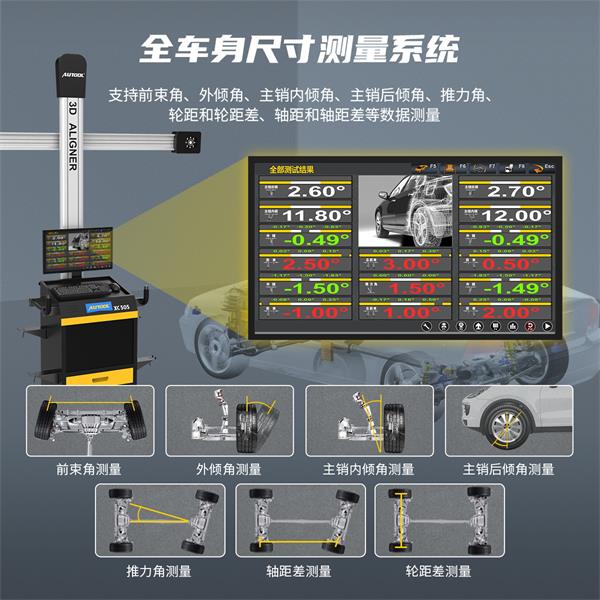

全车身尺寸测量系统

XC505测量参数全面,支持前束角、外倾角、主销内倾角、主销后倾角、推进角、轮距和轮距差、轴距和轴距差、对角线等数据测量。

特殊功能检测及事故车测量系统

XC505在车身底盘测量的基础上,可支持附加测量,包括轴距/轴偏移测量、轮距/轮偏移测量、对角中心偏移测量、轮胎直径测量等,提供更周全更细致的车辆数据。

微距推车测量

XC505支持微距推车测量(8-12CM),车辆移动较短距离即可完成精确测量,能够检测13~23.5英寸范围内轮毂;偏心补偿用推车的方式进行,推车无需停顿,且推车距离短,并可调节推车距离。

专家模式

XC505采用先进定位仪软件系统,内置专家模式,操作简单快捷,大幅度节省宝贵时间,可比普通定位仪省时30%以上。

测试数据可追溯和打印

XC505可追溯测试数据,测试数据包含车辆详细参数等;且定位仪带有打印功能,可以打印历史数据保存报表和打印当前信息报表。

多种语言支持

C505支持多种语言设置,包括中文、英文、西班牙语、俄语、阿拉伯语、泰语、葡萄牙语等国家语言,语言设置不设限,使用起来更加得心应手。

节约成本

XC505由较少的零部件构成,系统结构简单,故障率低,设备安装完成后仅需一次标定,且标定过程简便,无需定期反复标定;免维护的定位技术,极大降低使用成本,便于使用和维护。

三年保修,终身维护

对于非人为因素造成的损坏,AUTOOL承诺在3年内免费重新发送零件。对于任何需求,我们热忱欢迎您与我们联系,我们将在24小时内尽快回复您。

安装步骤

  • 安装机柜及周边组件。
  • 安装显示器支架及显示器。
  • 安装轮夹和标靶。
  • 安装立柱和横梁等组件。
  • 把立柱位置安装到位,固定底座。
  • 安装测试主线和电源线。

规格参数

  • 电源:AC110V/220V±10% 50/60Hz
  • 显示器:18.5“彩色液晶显示器
  • 分辨率:1920*1080px
  • 光线要求:无强红外光直接照射相机
  • 举升机车道高度差:左右差值<5cm
  • 可测轮辋尺寸:10”~ 23.5“
  • 环境温度:0~50℃
  • 相对湿度:≤85%

配件清单

  • 1*立柱组件
  • 1*横梁组件
  • 1*方向盘固定架
  • 1*刹车踏板固定架
  • 4*膨胀螺栓
  • 1*立柱帽
  • 1*机柜
  • 4*轮夹挂架和螺钉
  • 1*显示器支架
  • 4*标靶
  • 1*电脑和配件
  • 1*加密锁
  • 1*音箱
  • 1*转角盘
  • 1*显示器
  • 4*轮夹
