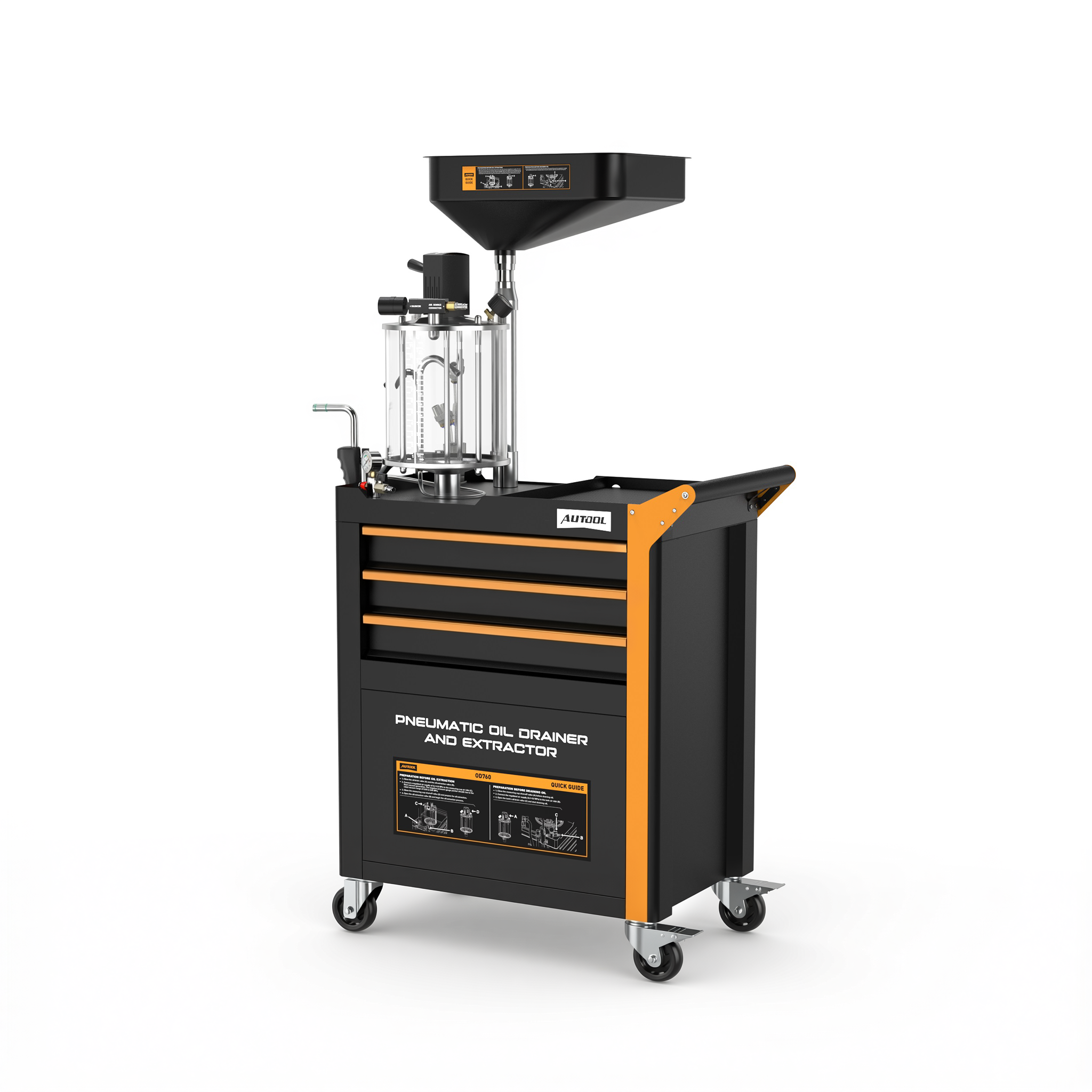

AUTOOL OD760气动接抽油机工作原理

气动抽接油机以压缩空气为动力源，量杯使用是通过内置真空发生装置，在量杯内形成负压真空环境。在内外大气压力差作用下，废机油经抽油软管与抽油针管被快速吸入量杯中；储油罐排油时则通过泄压或气动加压，实现废油顺畅排出，全程无需电力，安全高效。

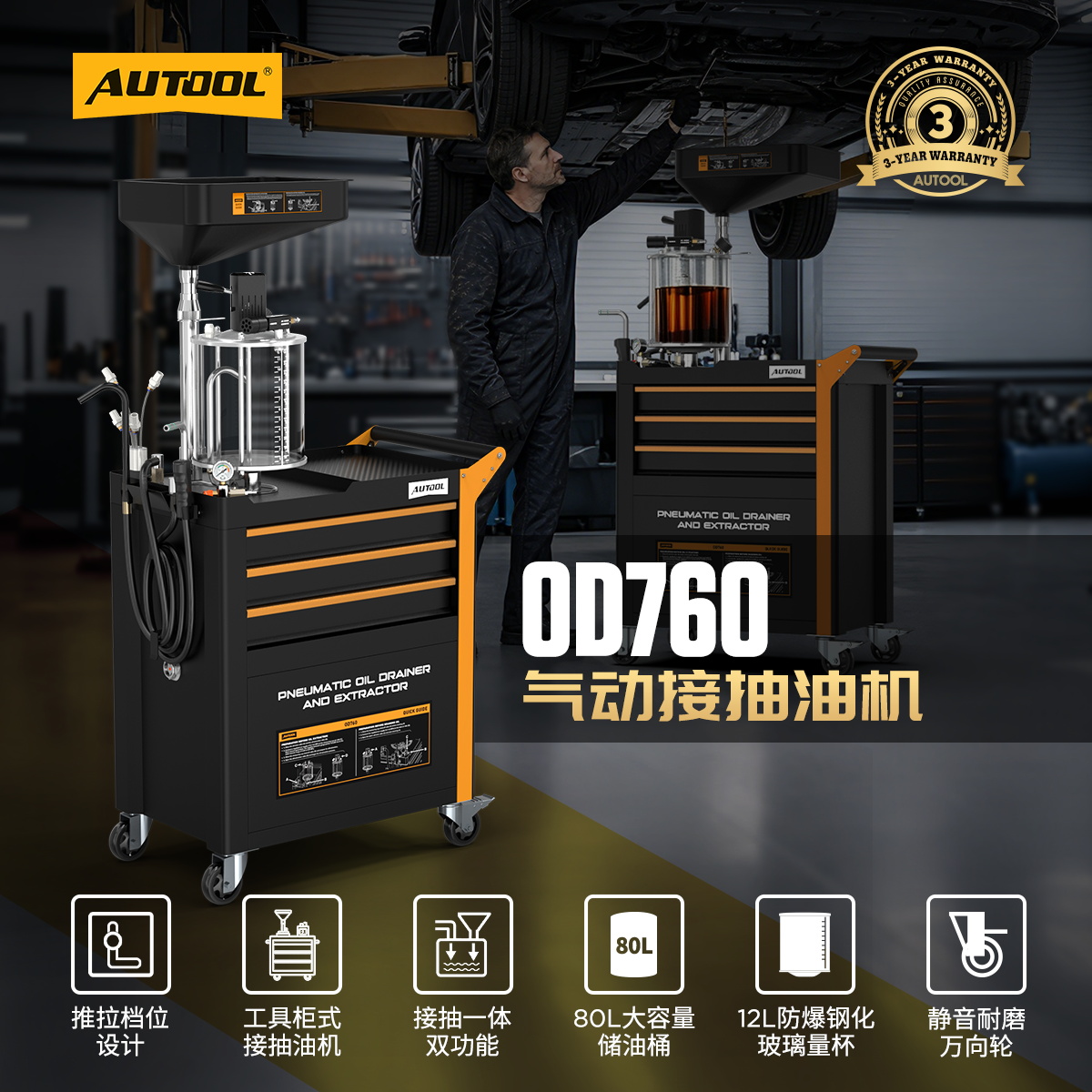

AUTOOL OD760 气动接抽油机 产品特点

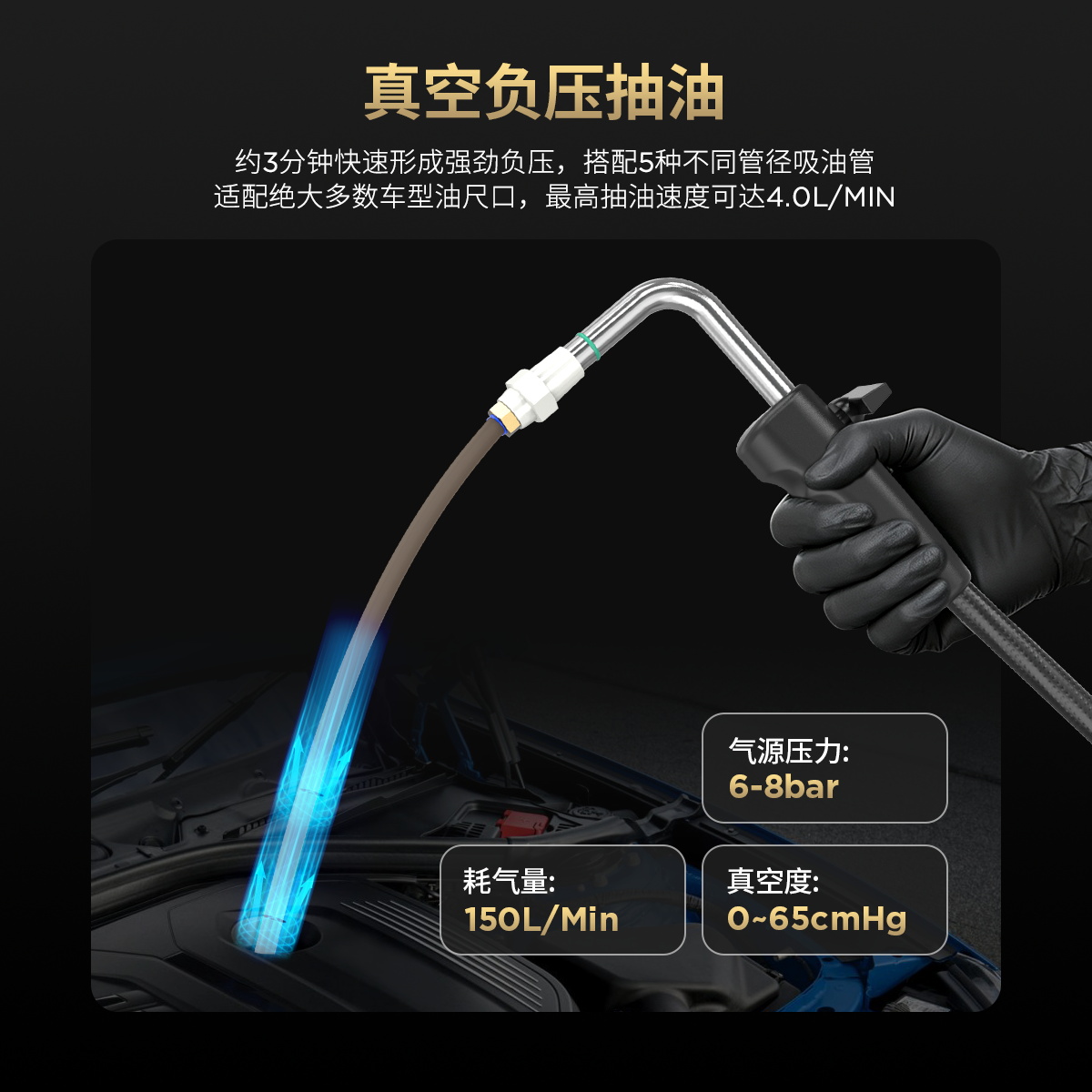

真空抽油技术：约3分钟快速形成负压，高效抽取废油，提升作业效率。

5种不同管径吸油管：适配多种车型油尺口，满足不同换油场景需求。

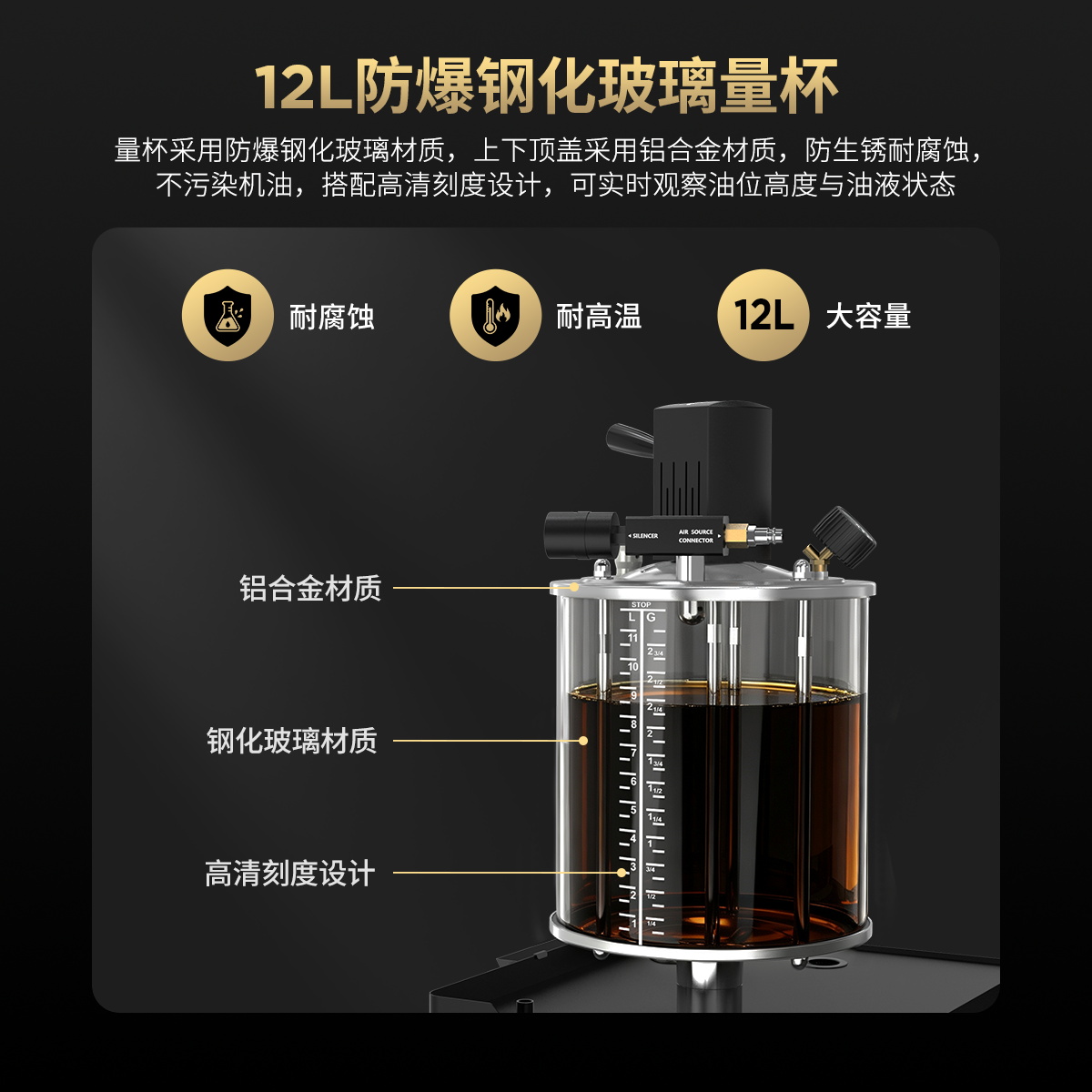

防爆钢化玻璃量杯：耐高温、耐腐蚀，适用于收集各类废油。12L大容量搭配高清刻度设计，方便维修人员实时观察油质状态并精准计量油量。

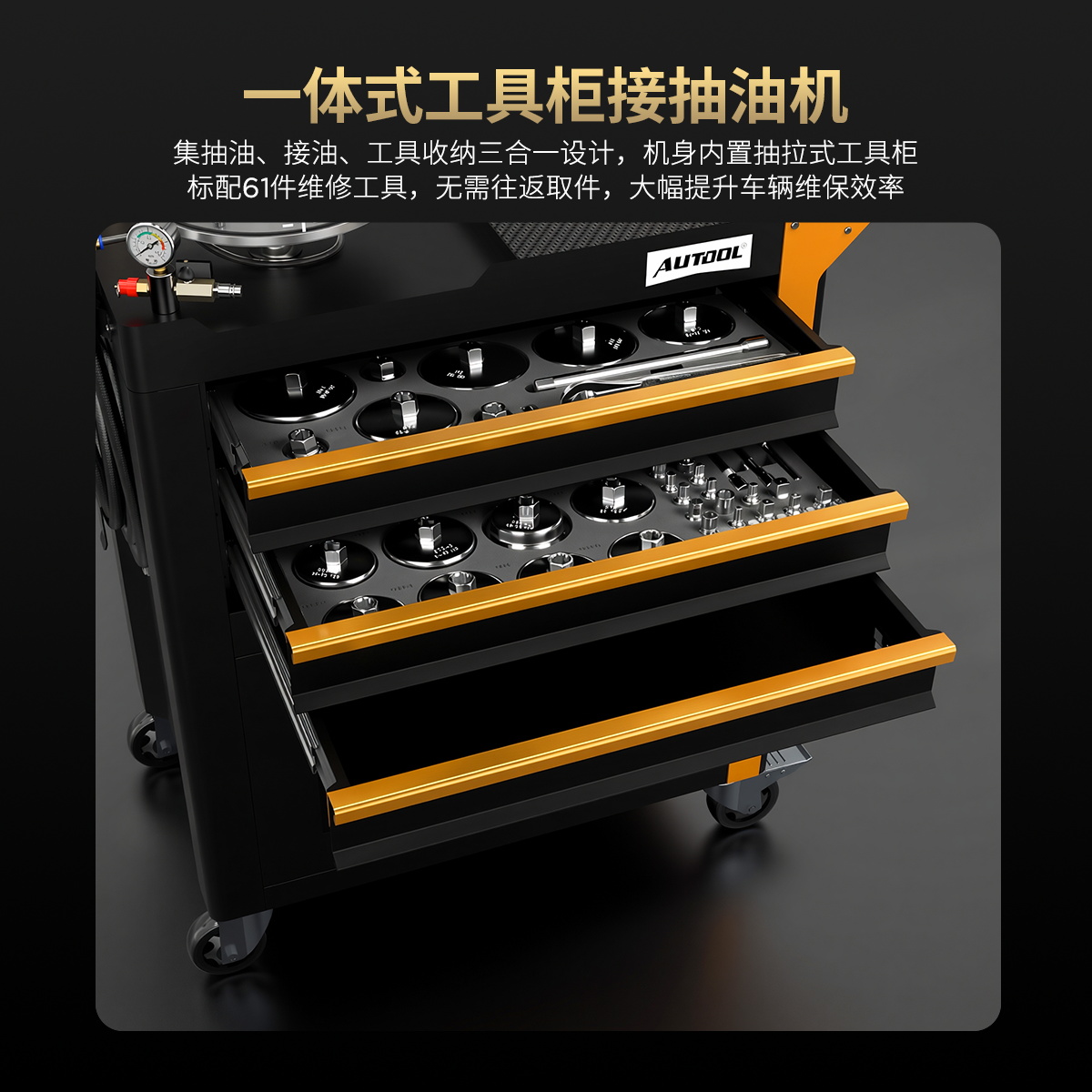

多层储物抽屉：配备扳手、端盖、螺丝刀等工具的专用收纳格，提供灵活的存储解决方案。

20L大容量接油盘：直径41cm，大面积接油区域，操作更从容。

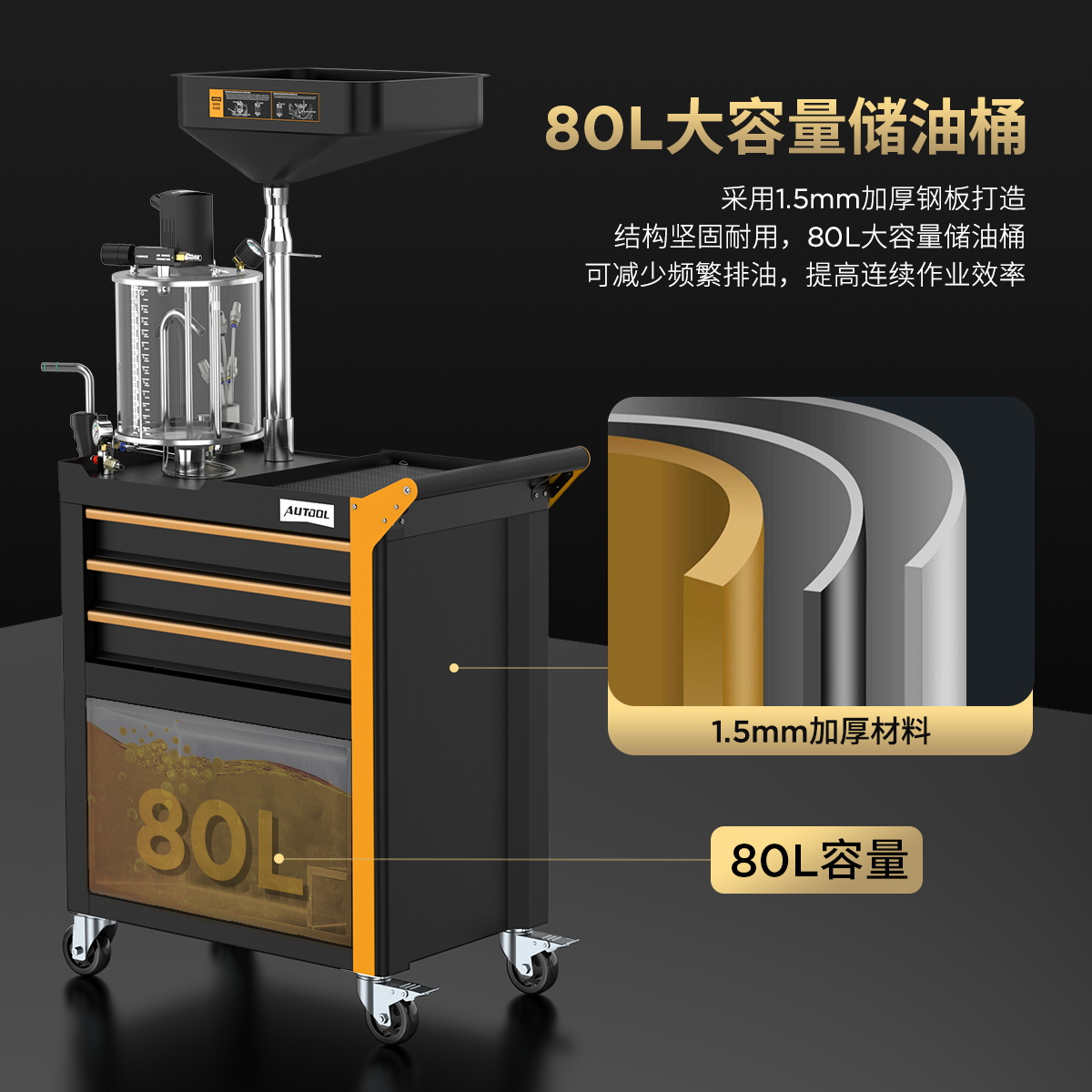

1.5mm加厚机身：坚固耐用，防漏防溢，作业更安心。

三年质保：对于非人为因素导致的设备损坏，AUTOOL承诺三年内免费提供更换配件。如有任何问题，请随时联系我们，我们将在24小时内及时响应。我们愿意对产品负责、对用户负责、对伙伴负责。

5种不同管径吸油管规格：

吸油管规格  材质 抽油速度

Φ5×L700mm 铜管 1.9L/Min

Φ6×L700mm 铜管 3.7L/Min

Φ5×L700mm PVC 1.0L/Min

Φ6×L700mm PVC 2.0L/Min

Φ8×L700mm PVC 6.5L/Min

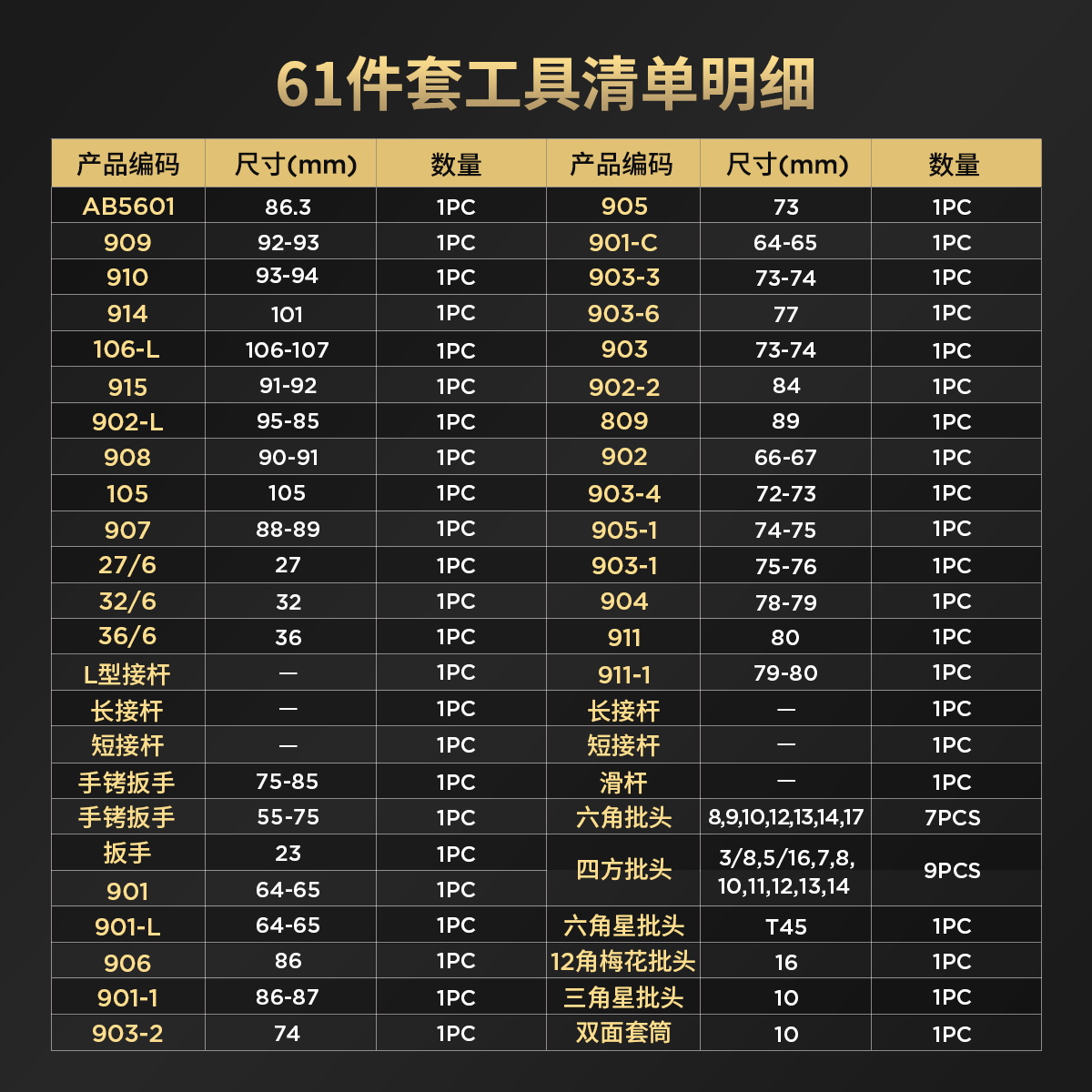

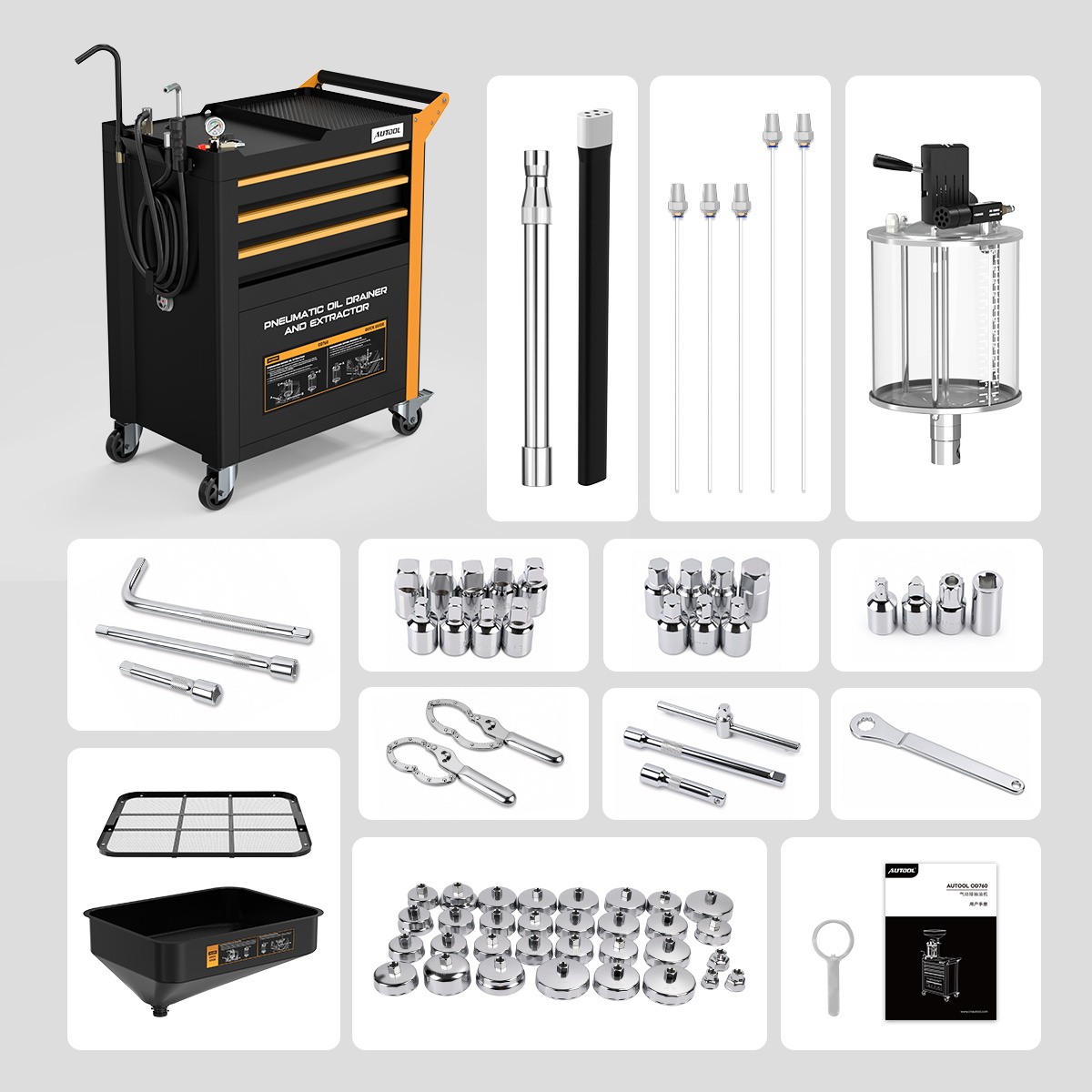

61件工具套装清单：

32件 机油滤清器盖扳手

2件 袖口式机油滤清器扳手

1件 梅花扳手

9件 方头螺丝刀批头

7件 六角螺丝刀批头

7件 梅花螺丝刀批头

3件 3/8加长杆

3件 1/2扳手

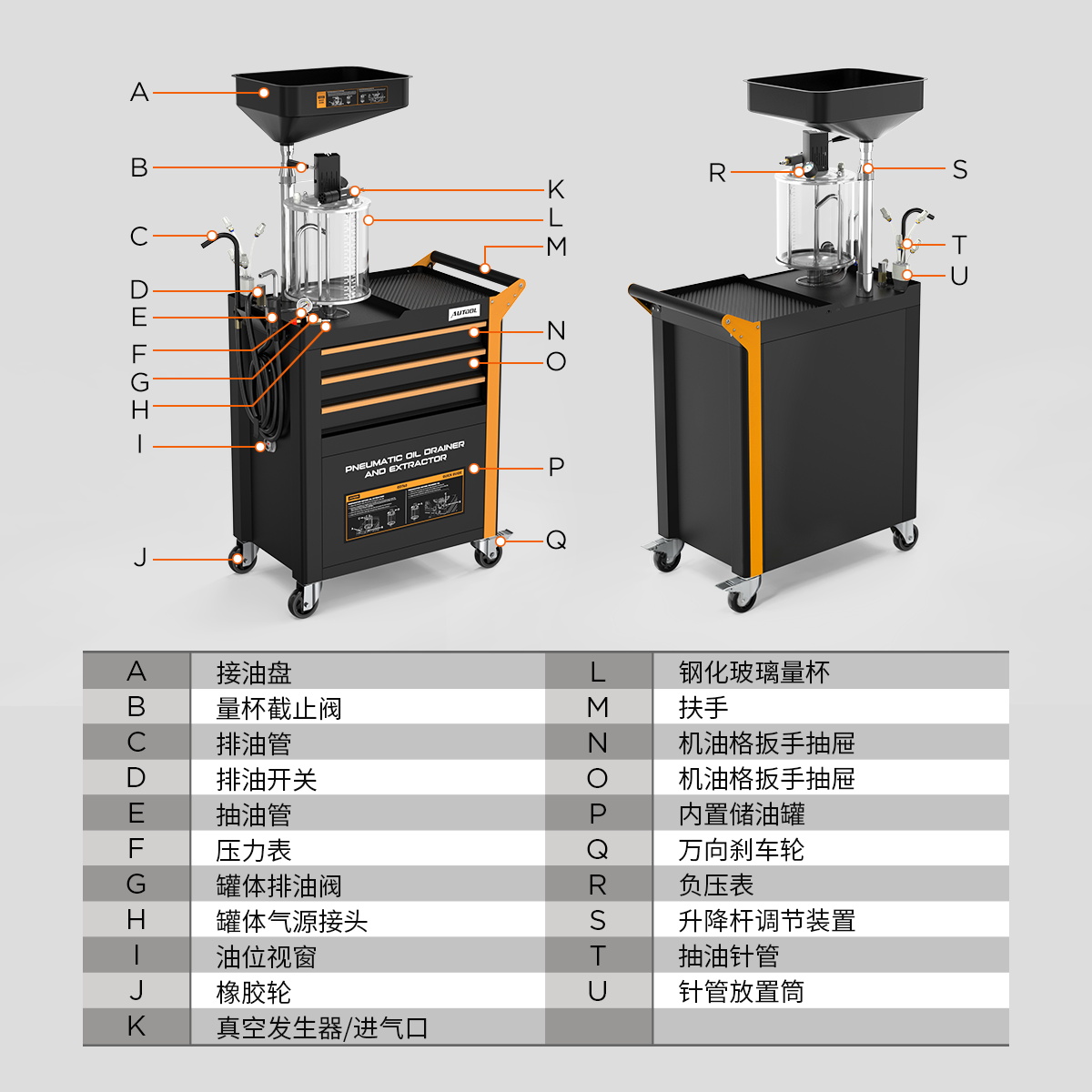

AUTOOL OD760 气动接抽油机 操作说明

一、安装

1.安装量杯及抽油系统：将量杯总成以顺时针方向旋转，安装到储油桶定位座上。

2.安装脚轮：将脚轮固定到位，确保稳固。

3.安装量杯总成：确认方向无误后，将其固定好。

4.连接软管：将透明软管连接到量杯。

5.固定升降杆及接油盘：以顺时针方向旋转升降杆及接油盘，确保安装牢固。安6.装完成后，检查升降杆是否垂直于设备。

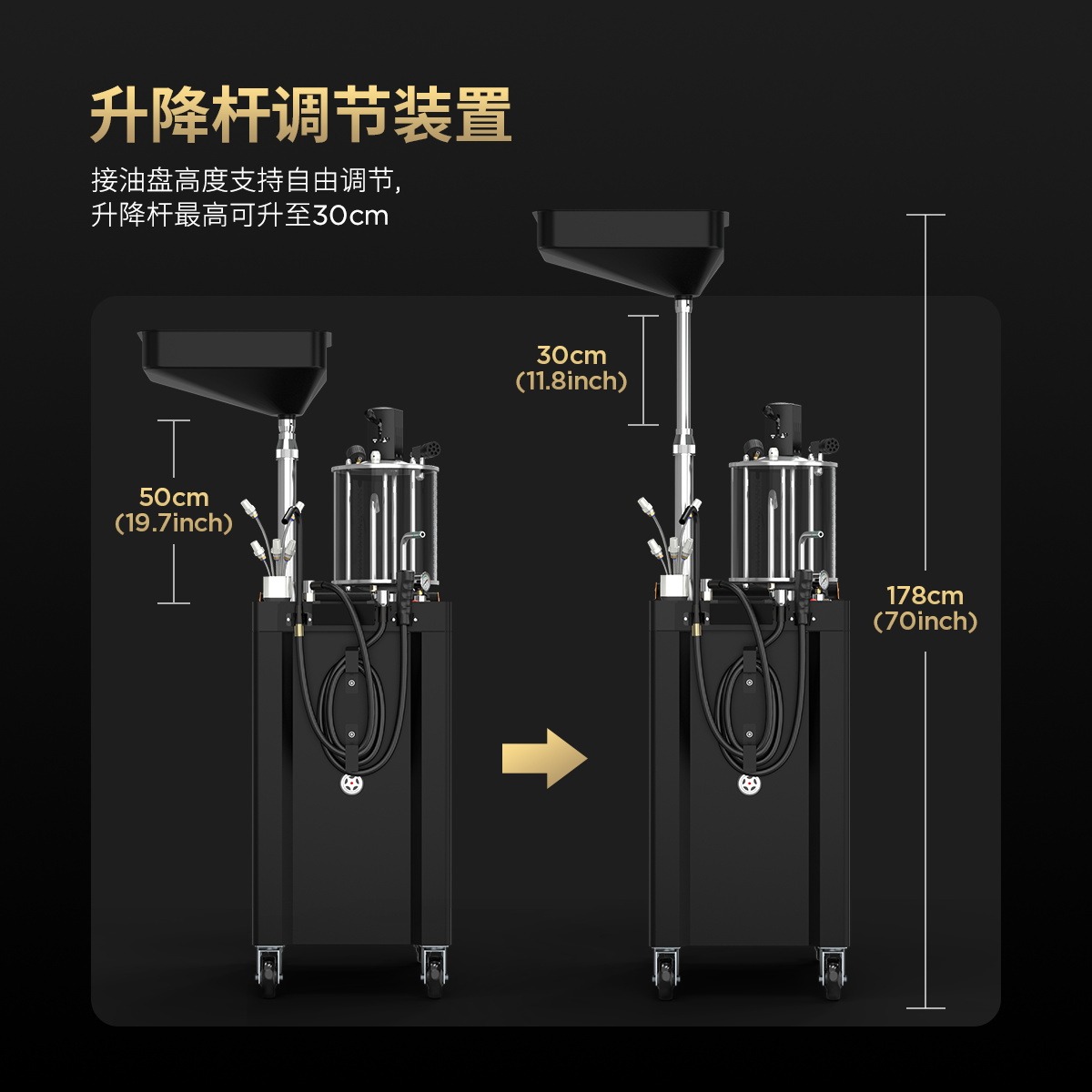

7.调节接油盘高度：顺时针旋转锁紧接油盘高度，逆时针旋转解锁高度调节功能。

二、启动抽油功能

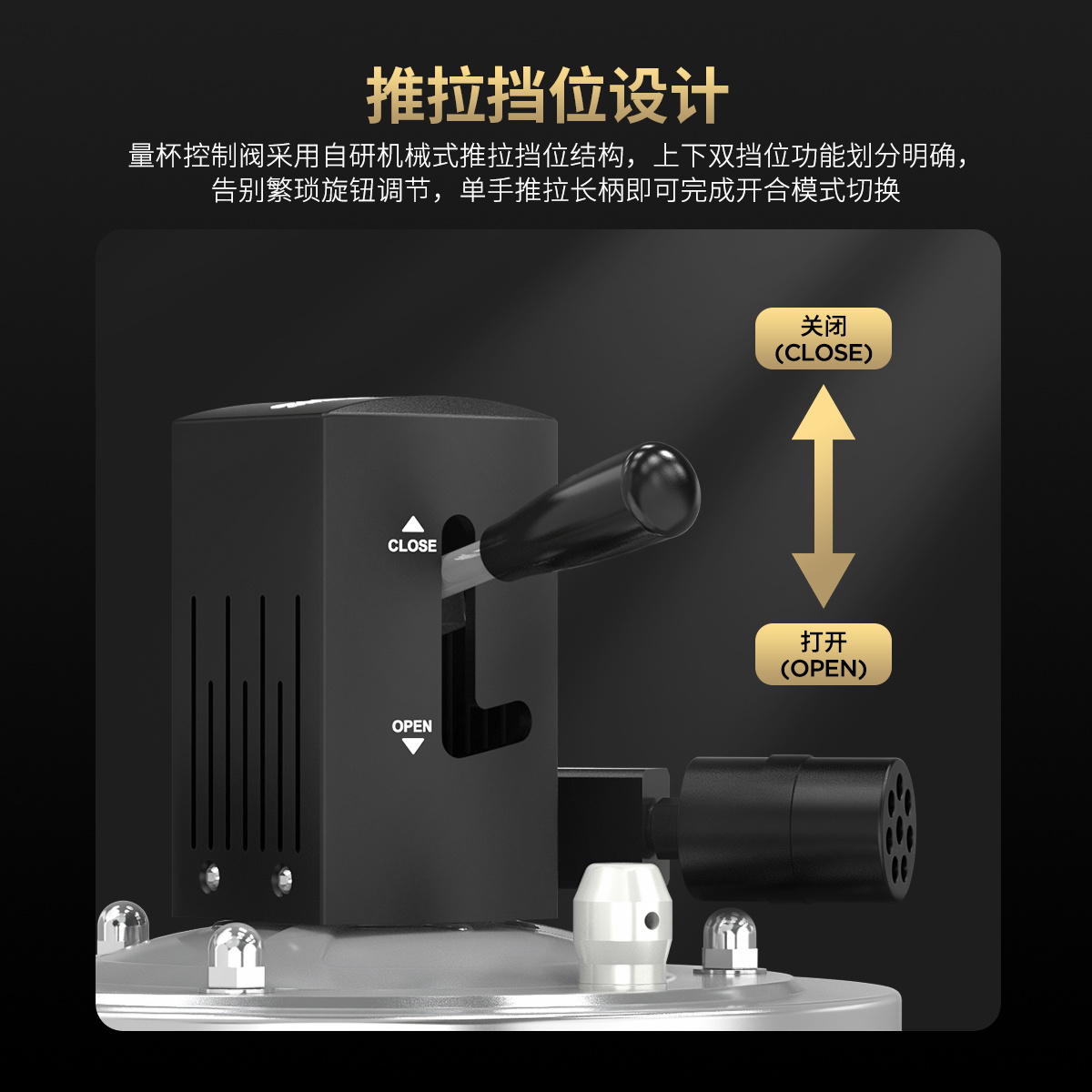

1.关闭量杯控制阀：按压并旋转把手至中间卡槽位置，关闭阀门。

2.关闭抽油软管阀门。

3.安装抽油针管：根据车型需求安装对应型号的抽油针管。

4.连接气源：将气源接入进气口。

5.调节负压：将负压表指针调至0.06~0.08MPa之间，停止加压。

6.开始抽油：将抽油针管插入发动机舱，打开抽油软管阀门，开始抽取废油。

三、排油操作

1.关闭量杯控制阀：按压并旋转把手至中间卡槽位置，关闭阀门。

2.关闭排油管阀门。

3.关闭储油桶进气阀门。

4.连接气源：将气源接入储油桶进气口。

5.加压排油：打开储油桶进气阀门，向储油罐内加压。当罐内压力达到设定值后，6.单向阀自动弹起关闭，此时打开排油管阀门即可排油。

7.自动泄压功能：若罐内压力超过安全阀设定阈值，安全阀将自动泄压。此时关闭进气阀门，停止加压。

8.排油完成：废油排空后，拔掉气源，打开进气阀门将罐内残余气压排尽。

四、注意事项

1.空压机须保持稳定供压。

2.供气管路直径须为10mm。

3.为延长量杯使用寿命，量杯向储油桶排油时切勿关闭抽油阀门。

4.抽取废油（40℃~80℃）时注意防护，避免烫伤。

5.废油温度超过80℃时，可能导致设备零部件损坏！

6.操作过程中引擎必须保持熄火状态。

7.严禁用于抽取汽油、柴油、含甲醇或酮类液体及易燃性液体。

8.抽油完成后，应及时将量杯内废油排入储油桶，以保护量杯并延长其使用寿命。

9.量杯内废油排空后，无需关闭量杯排油阀。
